【導讀】無論您是在調試棘手的攝像頭鏈路，還是從頭開始設計一套穩健的系統，知道錯誤隱藏何處就等于成功了一半。GMSL有許多不同類型的錯誤需要留意。本文將討論這些錯誤在信號鏈中的潛藏位置。 在上一篇博客文章中，我們探討了GMSL通道，強調了遵守通道規范的重要性。之所以用整整一篇博文來討論GMSL通道，是因為它是兩個可能出錯的關鍵地方之一。GMSL的優點在于其簡潔性、低延遲和低開銷。
開放系統互連(OSI)模型
OSI模型將通信系統的所有不同組成部分抽象成不同的層，每層各司其職，協同完成數據傳輸。
GMSL（或稱SerDes）是一種點對點拓撲結構，此類設備中僅封裝了其中兩層：
物理層，通過線纜等物理介質發送和接收符號。
數據鏈路層，利用特定協議連接兩個設備，確保串行器與解串器之間實現無差錯的幀傳輸。
通過簡化SerDes系統的概念，我們可以將問題排查范圍縮小到鏈路的兩個不同部分。

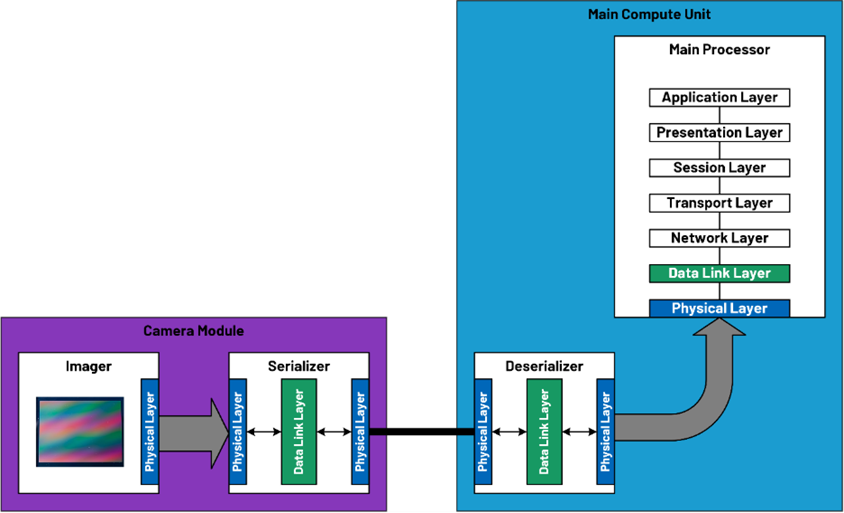

圖1：SerDes系統中物理層和數據鏈路層的位置
物理層
在GMSL芯片之外，GMSL物理層接口從源端到接收端的傳輸路徑還會經過PCB、線纜及連接器。上一篇關于通道規范的博文旨在強調為GMSL信號傳輸提供穩健通道的重要性。
我們概述了傳輸線要求：單端連接需保持50Ω特性阻抗，差分連接需100Ω，且工作頻率需高達3GHz。然而，具體采用何種PCB疊層、線纜或連接器，并無硬性要求。這為系統設計人員提供了一定的靈活性，可先選擇最適合應用的組件，再依據通道規范進行交叉檢查。
我們的GMSL2硬件設計和驗證指南為系統設計人員提供了全面的指導。
此外，源接口至串行器的布線及接收接口自解串器引出的布線也各有指導準則。為了便于討論，我們假設這些準則都得到遵循。
物理層處于最底層，如果信號無法在鏈路上無差錯地傳輸，下游的一切處理都將失去意義。在深入到IC之前，務必驗證鏈路的信號完整性。
然而，GMSL鏈路不可孤立看待。實際應用中，線纜可能與其他線纜并行布放，鄰近天線等輻射源，穿過動態活動的鉸鏈，且需在溫度波動環境中穩定工作。所有這些現實因素都凸顯了優先關注物理層問題的重要性。

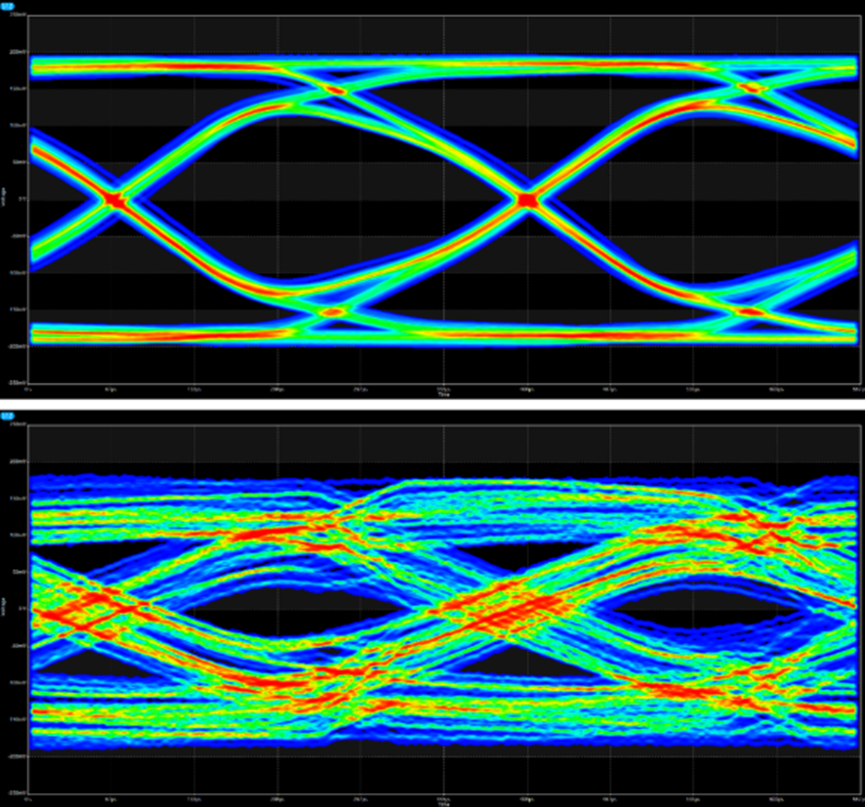

圖2：信號通過理想（上）和非理想（下）通道傳輸的示例
數據鏈路層
驗證GMSL通道符合規范（并確保在最壞情況下也符合規范）之后，我們便可深入探究GMSL芯片本身的內部工作機制。
數據鏈路層被認為是互連模型中最復雜的層級之一，它負責將物理信號轉換為數據協議，并對數據傳輸的復雜細節進行抽象。它還負責數據幀封裝、錯誤檢測與糾正、流量控制和其他重要功能。
此層出現的錯誤通常源于配置不當或帶寬計算有誤。
緩沖區溢出和循環冗余校驗(CRC)錯誤是兩個常見例子。
當設備接收的數據量超過其輸出能力時，便會發生緩沖區溢出。例如，若使用6Gbps GMSL2設備，6Gb就是它一次可處理的數據量物理極限。如果傳感器以8Gbps的速率輸出數據，那么6Gbps的串行器設備根本無法跟上節奏，導致緩沖區溢出和丟幀。

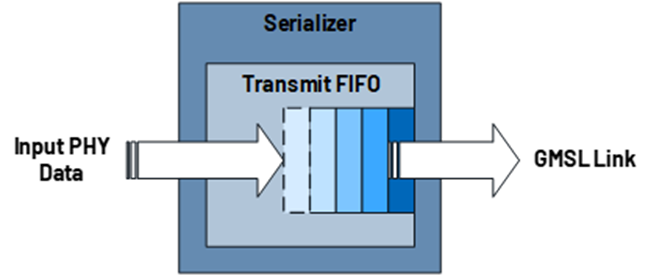

圖3：FIFO接收和發送數據的可視化圖示
GMSL數據通道采用多種CRC，可快速確認接收數據的完整性。發送器基于數據包生成CRC，接收器使用相同多項式對數據進行運算，并將原始CRC與計算出的CRC進行比較。
如果物理層沒有問題，則可能是鏈路一端的配置錯誤導致數據丟失或路由異常。

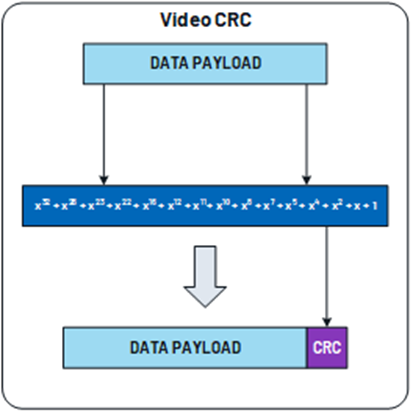

圖4：偽隨機多項式生成的CRC
結論
即使最好的設計也仍然有可能出錯，但審查潛在錯誤源頭有助于設計人員在早期主動預防，而非后期被動應對。了解GMSL信號鏈中的錯誤藏身之處，對于構建可靠的高性能系統至關重要。掌握這些知識后，您將能更好地設計穩健的GMSL實現方案，高效排查故障，確保高速視頻和數據鏈路在真實環境中順暢運行。
探討完所有宏觀主題后，敬請關注本系列的后續內容。接下來，我們將詳細解析一些常見錯誤，助您快速診斷潛在問題根源。
