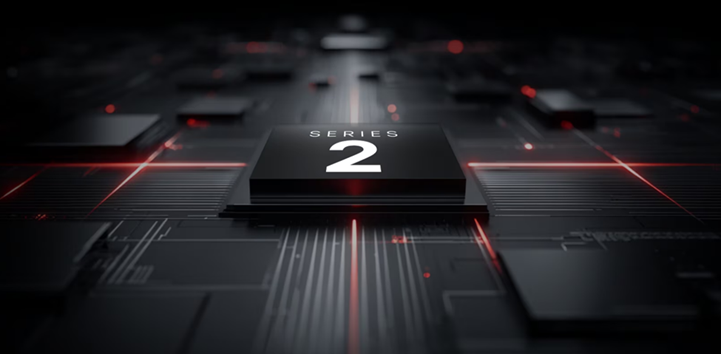

【導讀】十多年來，無線微控制器（MCU）的評估主要集中在射頻性能上。覆蓋范圍、靈敏度、協議支持和發射功率曾是決定領先地位的關鍵因素。今天，這些指標依然重要，但在現代物聯網（IoT）系統中，連接性已不再是主要制約因素，系統復雜性才是。Silicon Labs（芯科科技）的第二代無線平臺SoC（Series 2）基于這樣一個前提設計：無線MCU不僅要連接設備，還要整合它們。因此能夠為物聯網開發者們提供集高集成度、設計簡化與規模化等重要價值于一身的解決方案，長期持續賦能物聯網產品的創新與迭代。
行業發展至今，芯科科技已推出全新第三代無線平臺SoC，多代平臺產品并行供貨、互為補充，共同構筑芯科科技在低功耗無線物聯網領域的技術領導力。第二代無線平臺產品多年持續引領海量物聯網設備規模化落地，是當下物聯網設備廠商的重要選擇之一。而我們的第三代無線平臺SoC采用22nm先進工藝，在算力、內存、邊緣AI、高安全性方面實現代際躍升，可面向下一代物聯網和邊緣AI場景持續引領行業創新。
重新思考物聯網無線MCU的角色
如今的物聯網產品被期待具備更高的智能、更出色的能效、更快的上市速度，同時降低成本。然而許多設計仍依賴于同一電路板上運行的多個MCU：一個負責連接，一個負責應用控制，一個負責實時處理，有時還需要第四個用于傳感或設備管理。
這種架構之所以得以延續，是因為人們已經習慣了它，但遠非最佳方案。隨著物聯網系統演進，射頻性能已不再是唯一衡量標準，系統架構效率才是關鍵。
導致現今物聯網設計低效的隱藏因素
一個典型的連網設備通常包括：
支持低功耗藍牙（Bluetooth LE）、Zigbee、Thread或專有協議的無線SoC
控制邏輯的應用MCU
用于高確定性執行的電機控制MCU
用于傳感或管理的低功耗控制器
每增加一個器件都會增加：
物料清單（BOM）成本
PCB面積
固件復雜度
驗證工作量
處理器間延遲
空閑與漏電功耗
諷刺的是，這些重復很多都沒有必要。無線工作負載是事件驅動、突發式的。在許多系統中，連接協議棧只消耗少量CPU周期。處理器在處理數據包時處于活躍狀態，之后會長時間處于空閑狀態。這造成結構性低效：大量計算能力閑置，而電路板上卻增加了額外MCU。芯科科技的第二代無線平臺SoC的優勢在于可重新利用這些計算余量，在不犧牲無線性能的前提下整合更多系統功能。
整合的前提是必須有完善隔離機制
許多系統保持分隔的主要原因是：工程師擔心合并工作負載會破壞無線單元的確定性或給實時任務引入時序抖動。
芯科科技第二代無線SoC平臺完美地解決了這一點。它采用多核、事件驅動架構，實現功能分離：
專用內核管理射頻與安全運行
延遲敏感的無線任務獨立執行
應用內核可用于控制、傳感與人工智能（AI）加速
這種分離確保了在增加應用功能時不會降低無線性能或影響實時行為。設計人員不再需要通過分區來保護射頻完整性，而是通過架構來實現這一目標。
事件驅動計算：更少功耗完成更多工作
減少器件數量只是系統優化的一部分，功耗效率同樣關鍵。傳統MCU系統高度依賴CPU干預，中斷驅動的設計會頻繁喚醒處理器，從而增加動態功耗與軟件開銷。
第二代無線SoC平臺采用完全不同的方法：
外設反射系統（PRS）讓外設能夠直接相互通信
硬件事件觸發硬件響應
數據可通過直接內存訪問（DMA）通道傳輸而無需喚醒CPU
ADC轉換可自動啟動內存傳輸
比較器事件可直接調整PWM輸出
定時器可自主協調控制回路
處理器僅在需要計算時喚醒，更多工作在硬件中完成，軟件能耗更少。這對電池供電和能效敏感的系統來說是結構性優勢。包括：
更低動態功耗
確定的實時行為
更高計算利用率
單芯片實現實時控制與連接
電機控制（Motor Control）是系統整合挑戰的典型案例。閉環磁場定向控制（FoC）需要精確時序、高速ADC采樣和協調PWM更新。過去，這需要專用MCU來保證確定性性能。我們的第二代無線SoC平臺打破這一框架。通過先進PWM外設、高性能ADC、硬件事件路由和高效Arm Cortex-M33處理器，第二代無線SoC平臺能在同一芯片上同時執行閉環FoC和低功耗藍牙協議棧。
這進一步實現了：
單芯片電機與無線設計
降低系統延遲
簡化固件架構
減少PCB復雜度
對客戶的直接影響是：
降低BOM成本
降低功耗
縮短驗證周期
加快上市時間
當實時控制與連接功能共存于同一平臺時，智能設備的經濟性便會發生變化。
無需額外芯片的嵌入式AI/ML硬件加速器
下一代物聯網系統需要本地智能：傳感器融合、異常檢測、預測性維護和信號分類正逐步從云端轉向邊緣。傳統方法是靠增加硬件，如外部NPU或更大的應用處理器，導致成本、面積和功耗復雜度上升。
芯科科技的第二代無線SoC平臺集成了矩陣向量處理器（MVP），優化線性代數、DSP工作負載和神經網絡推理。通過卸載計算密集型操作：
AI/ML成為系統原生能力，而非在架構層面額外附加。智能是集成于系統之中的，而非附加的。
可擴展的平臺一致性
架構一致性與性能同樣重要。第二代無線SoC平臺的能力覆蓋低功耗藍牙、多協議、Sub-GHz和專有協議，電機控制外設、AI加速、事件路由和安全架構在整個產品組合中保持一致。
這帶來諸多優勢：
不同產品型號間的軟件復用
減少SKU激增
簡化認證流程
更快功能擴展
隨著企業擴展產品線或進入新市場，一致的平臺減少技術與運營摩擦，平臺連續性成為工程生產力的倍增器。
連接功能已不再是系統的邊緣，而是逐漸成為核心
許多廠商通過在傳統MCU架構上增加射頻來實現連接。第二代無線SoC平臺采取相反路徑：將應用計算、控制邏輯和AI功能集成到無線平臺本身。其目標不是通過增加更多芯片來擴展功能，而是減少芯片。
在現代物聯網系統中，領先的衡量標準將是：
能消除多少組件
如何高效利用計算余量
如何智能管理功耗
如何無縫擴展功能
第二代無線SoC平臺重新定義無線MCU
第二代無線SoC平臺重新定義了無線MCU：它既是連接平臺，也是應用處理器、實時控制引擎和嵌入式AI/ML加速器，全部集成在單一、低功耗架構中，專為現實世界物聯網系統而優化。
隨著物聯網架構不斷整合，問題不再是無線MCU是否應該做更多，而是它們能多高效地替代系統其他部分。芯科科技自推出第二代無線SoC平臺以來就面向這一未來需求而不斷優化設計。在現代物聯網設計中，最有價值的創新或許不是在電路板上增加什么，而是終于可以去掉什么。
展望未來，芯科科技將憑借其突破性的第三代無線平臺SoC再次引領潮流。在第二代平臺取得市場領先地位的基礎上，第三代平臺通過集成前沿的AI加速技術、強大的安全性以及對多種協議的支持，使芯科科技在推動AI和物聯網未來發展的道路上處于領先地位，讓設備更加智能、自主和安全。隨著物聯網領域的持續演進，第三代平臺將助力開發者創造出下一代智能聯網設備，解鎖更多應用場景。
